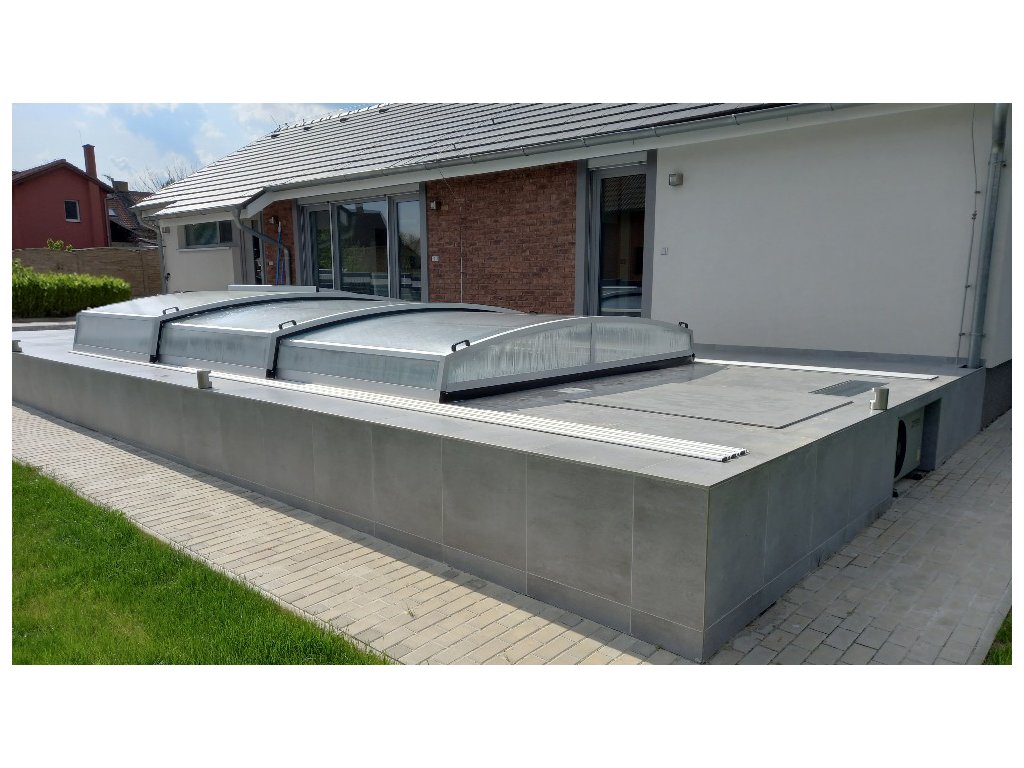

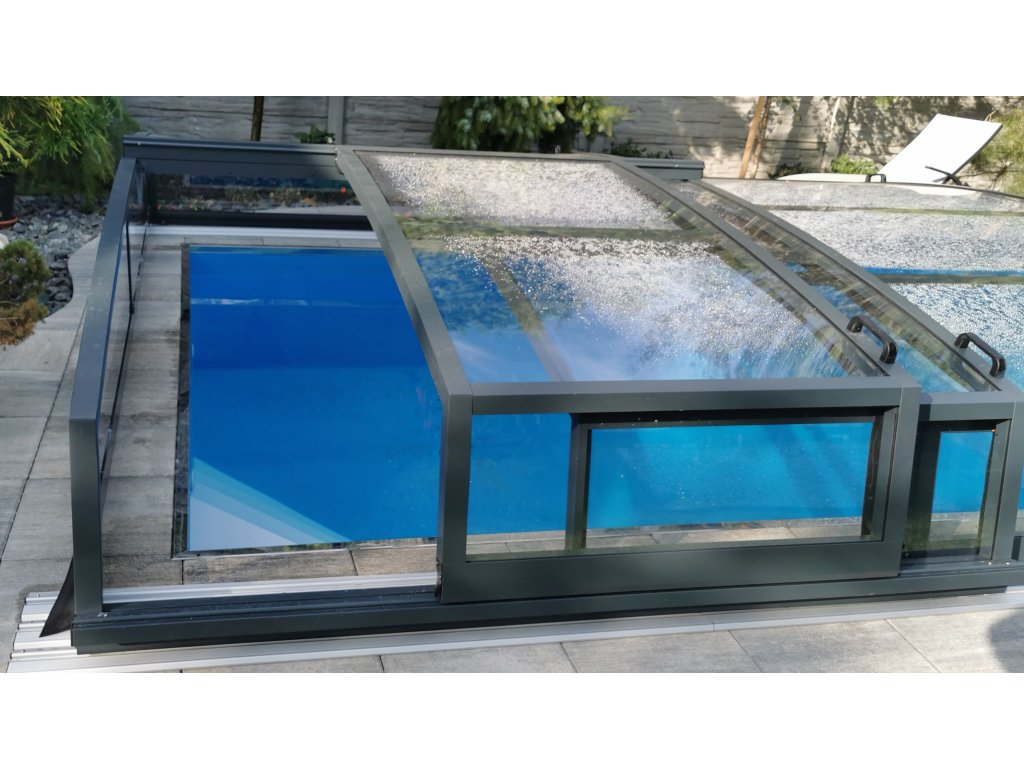

DIAMANT-Überdachung 4 Module 340x850cm
- Die mitgelieferten Schienen sind begehbar und werden um 245 cm verlängert, um die Überdachung vom Pool weg zu bewegen.
- Die Farbe der Aluminiumstruktur ist silber eloxiert. Die Farbe Anthrazit kann gegen einen Aufpreis (200€ ohne MwSt.) gewählt werden.
Die Überdachung besteht standardmäßig aus 10 mm starkem, klarem Polycarbonat mit beidseitiger UV-Stabilisierung. Geräuchertes Polycarbonat ist gegen einen Aufpreis von 80€ ohne MwSt./Modul erhältlich.
Gegen Aufpreis (auf Anfrage) bieten wir auch Vollpolycarbonat mit 4 mm Stärke an.
- Seitliche Schiebetür, Flügeltür, Vordertür sind gegen Aufpreis erhältlich.
- Das Dach ist ab Werk komplett montiert, nur die Schienen werden gebohrt und in den Boden verschraubt. Siehe Anweisungen.
- Die Überdachung wird mit einem Betonbohrer und Verankerungsschrauben aus rostfreiem Stahl geliefert.
-
Bereitschaft zum Aufbau
A | Innere Breite | 340 |
B | äußere Breite | 420 |
C | Länge der Überdachung | 850 |
D |
Länge der Gleisverlängerung |
245 |
Stirnaufhebung | 7 cm |
An der Stelle, an der das Gleis verlegt werden soll, wird ein vollständig waagerechter, glatter, betonierter (vorzugsweise nivellierter) Streifen mit einer Dicke von mindestens 25 cm, einer Länge entsprechend dem Maß "C" + "D" und einer Breite entsprechend den Abständen "A" und "B" angelegt. In den meisten Fällen wird die Schiene auf einer fertigen Oberfläche (Pflaster, Topstone, Holz-Kunststoff, Stampfbeton usw.) verlegt, die fest mit der "erweiterten Betonschicht für Überdachungsschienen" verbunden ist.
Die Teile unter der Vorder- und Rückseite müssen sich in der gleichen horizontalen Ebene befinden. Die maximalen horizontalen Verformungen dürfen 5 cm nicht überschreiten.
